在现代化柔性制造系统中，生产线需要快速适应不同产品的加工需求。其中，对执行机构运动行程的灵活调整是一个核心环节。可调行程气缸正是为解决这一需求而生的智能化机械解决方案，它在标准气缸的基础上，通过巧妙的机械设计，实现了行程的无级可调与手动控制，极大提升了设备的适应性与可维护性。
一、工作原理与机械创新
可调行程气缸的本质，是在一个成熟的双作用气缸上，集成了一套高精度的外部机械限位系统。这套系统通常由以下几个核心部件构成：
1. 精密螺纹套筒：一个空心、外表面带有精密螺纹的套筒，安装在活塞杆外部，其一端与气缸后端盖连接。
2. 导向限位销：一个牢固安装在活塞杆上的销钉，该销钉嵌入套筒的长导向槽中。
3. 一对锁紧螺母：旋在套筒螺纹上的两个螺母，作为可移动的机械挡块。
其工作机理如下：
行程调节模式：当气缸工作时，活塞杆的直线运动通过限位销转化为在套筒导向槽内的滑动。当活塞杆运动至限位销抵住预设的锁紧螺母时，运动被机械性地阻止。通过旋转套筒，即可带动螺母沿轴向移动，从而无级地、精确地设定活塞杆伸出行程的终点。
手动Override模式：在设备调试、维护或气源故障的紧急情况下，可用工具直接旋转套筒。通过螺纹副传动，此操作能直接驱动活塞杆及其所连接的机构前进或后退，无需压缩空气。
二、核心优势与应用价值
1. 核心优势：
极高的灵活性：一台气缸可替代多种行程的标准气缸，实现了"一缸多用"。
机械硬限位，精度高：采用机械挡块限位，重复定位精度高，无漂移风险。
增强的功能性与安全性：手动Override功能极大地提升了设备的可维护性。
2. 应用价值与典型场景：
工件夹紧与定位：快速适配不同尺寸和规格的工件。
模具高度与位置微调：在注塑机、压铸机或冲压设备中，快速调整模具空间。
阀门开度控制：精确调节阀门的开启和关闭位置。
装配与测试工位：根据不同产品调整压装深度或测试行程。
三、选型、使用注意事项与代表产品
1. 选型考量：
调节精度需求：螺纹的导程决定了微调的精度。
手动操作扭矩：评估在手动模式下所需的操作力。
整体长度：可调行程结构通常会增加气缸的整体长度。
2. 使用与维护注意事项：
防松：调整完成后，务必确保锁紧螺母已紧固。
润滑：定期检查螺纹副的润滑情况。
校准：对于精度要求极高的应用，调整后可使用量具进行校准。

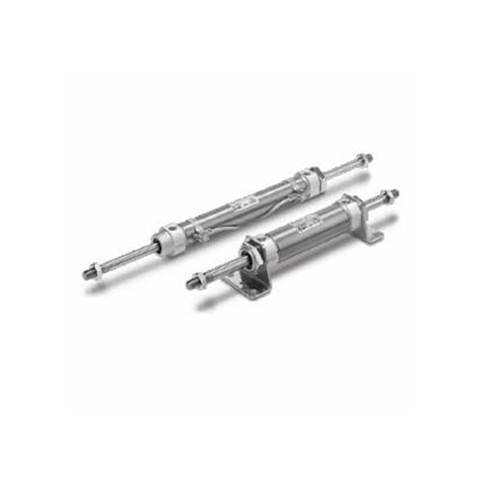

代表产品：CDM2KWF40双出杆不回转型气缸
以CDM2KWF40双出杆不回转型气缸为例，其双出杆结构本身具有刚性高、导向性好的特点。若在此基础上集成了可调行程功能，则使其成为一款极其强大的执行器。
CDM2KWF40双出杆不回转型气缸
结论
可调行程气缸完美诠释了"机械智能"的魅力。它无需复杂的电控系统和传感器，仅通过巧妙的机械设计，就为标准的气动执行元件赋予了前所未有的灵活性和功能性。在推崇柔性制造和快速换线的现代工业背景下，合理应用此类气缸，是工程师提升设备竞争力、降低生命周期成本的有效策略。
