在自动化设备、电子装配线、精密检测仪器及机器人末端执行器（EOAT）的设计中，安装空间通常极为苛刻。传统的标准气缸往往因体积庞大而难以布局。此时，薄型气缸（Pancake Cylinder）成为了解决空间约束问题的理想选择。这类气缸的轴向长度远短于标准气缸，具有结构紧凑、重量轻、安装灵活等特点，能直接嵌入设备或夹具内部，极大提高了空间利用率和设备集成度。
一、核心优势与选型要点
1. 结构特性
薄型气缸通常采用缸筒与端盖压铸一体化或弹性挡圈固定设计，省去了传统拉杆结构，这是其实现超薄尺寸的关键。其缸体常为方形或长方形，便于从多个侧面安装传感器和固定。
2. 安装方式
得益于其方体外形，薄型气缸支持多种安装方式，如脚座安装、法兰安装等，并能轻松实现多缸并排组合，构建紧凑的多工位联动机构。
3. 功能性扩展
绝大多数薄型气缸都可搭载磁性开关，用于检测活塞位置，实现气缸运动的精确控制与反馈。选购时需注意开关的尺寸是否会在安装后凸出缸体，真正的紧凑设计应确保开关完全嵌入安装槽内。
4. 应用场景
适用于短行程、高频率、空间受限的场合，如：工件夹紧、阀门启闭、物料分拣挡停、小型模组驱动等。
二、推荐产品对比选型
根据不同的负载、精度和标准化需求，以下是两款极具代表性的薄型气缸：

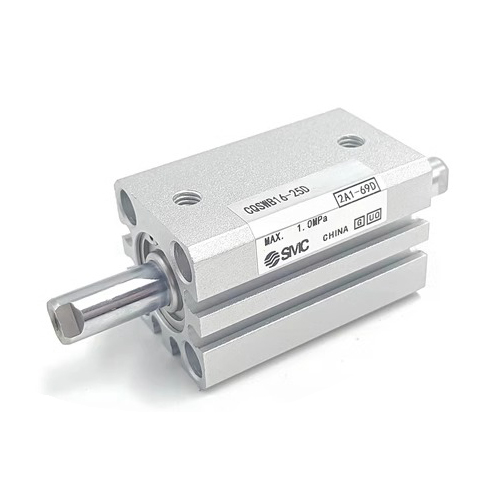

1. 通用紧凑型推荐：CDQSWB 薄型气缸 CDQSWB12-10DC-M9BWV
CDQSWB 薄型气缸 CDQSWB12-10DC-M9BWV
特点与适用场景：
极致紧凑：薄型长方体结构，本体高度极低，是真正为节省空间而设计。
开关安装灵活：可从三面或四面安装磁性开关且不凸出缸体，布线灵活，无干涉风险。
场景：非常适合空间极端受限的轻负载场合，如电子元件压紧、小型门盖开启、轻型夹具驱动、食品机械中的挡料机构等。是大多数紧凑型应用的优质高性价比选择。

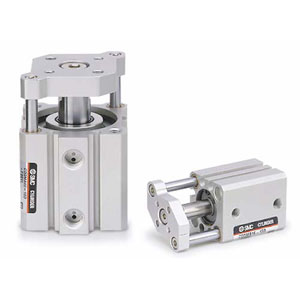

2. 高刚性、高精度型推荐：CQMB 薄型气缸 CQMB80-100
CQMB 薄型气缸CQMB80-100
特点与适用场景：
内置导杆：气缸内置精密导杆，能承受极大的横向负载和力矩，抗弯曲和抗扭转能力极强。
超高重复精度：活塞杆不回转精度高达±0.2°以下，确保了运动的精确性。
直接安装：允许将工件或工具直接安装在活塞杆末端，无需额外导向机构，简化设计。
场景：适用于需要直接推顶、承受偏载或要求高精度定位的场合。例如，直接推动模具进行冲压、精密对位插入、lifting 机构、或直接安装夹爪臂等。
实用建议
选型时，应进行综合评估：若您的应用存在明显偏载、力矩或要求极高的重复定位精度，CQMB系列凭借其内置导杆的高刚性结构是最优解，它能有效替代简单的"气缸+直线导轨"组合，简化设计。对于绝大多数常规的、空间极端受限的轻负载推拉、夹紧动作，CDQSWB系列以其极致的紧凑性和灵活性提供了最佳的性价比。最终确定前，务必查阅样本，核对包括磁性开关在内的总成安装包络尺寸，确保与设备内部布局无任何干涉。
