正确的安装与接线是保证双联气缸发挥其高精度、高刚性优势的最后一道关键环节。安装不当可能导致过早磨损、精度下降，甚至引发灾难性故障。本文将分步详解安装流程、接线方法及核心注意事项，确保您能正确、高效地完成调试工作。
一、安装步骤与核心规范
1. 安装前的准备工作
状态确认：确保活塞杆完全缩回。这是最重要的初始状态，便于定位和调整。
检查零件：检查气缸外观有无运输损伤，并清洁安装面及气缸底座，确保无杂质。
2. 安装基面要求（重中之重！）
双联气缸对安装基面的平整度要求极高，这是保证其不产生内应力、顺畅运行的基础。
平面度：与气缸安装面配合的基座平面度必须小于 0.05 mm。超出此范围将导致缸体被强行扭曲，产生巨大的内应力，加剧密封件磨损，导致动作卡顿、爬行甚至损坏。
安装规范：使用推荐扭矩的螺栓，按对角线顺序分步锁紧，确保气缸底座均匀贴合的安装面，杜绝任何松动或跷跷板现象。
3. 负载连接
将负载设备（如夹爪、吸盘盘等）连接到气缸的输出端板（即两个活塞杆共同的连接板）上。
确保连接牢固，并且负载的重心尽量与气缸的轴心线对齐，以最小化额外的倾覆力矩。
二、气路接线指南
双联气缸有多个气口，接线方式取决于您的控制需求。
1. 气口识别
通常，双联气缸有两个进气口（或一进一排），位于缸体两侧。请参考产品样本或缸体上的标识（如"A"口和"B"口）。
2. 标准双作用接法（最常用）
方法：将两个气口分别通过调速接头（或直接）连接到一位五通（5/2）或一位四通（4/2）电磁阀的两个输出口上。
原理：通过换向阀控制压缩空气交替进入气缸的兩侧腔室，实现活塞杆的伸出和缩回。
建议：在每个气路上安装调速接头（单向节流阀），用于精确调节气缸的伸出和缩回速度，实现平稳运动。
3. 单作用接法（特殊情况）
方法：如果只需一个方向驱动，可将一个气口堵住（使用提供的堵头），另一个气口连接至一位三通（3/2）电磁阀。依靠弹簧或外力返回。
注意：此接法会浪费双联气缸一半的出力能力，非必要不推荐。
三、电气接线指南 - 磁性开关
磁性开关用于检测活塞杆的位置，反馈信号给PLC或控制器。
1. 安装磁性开关
位置：将磁性开关嵌入气缸缸体上专设的T型槽中。此设计节省空间且美观。
调整：接通气路和电路后，手动让气缸往复运动。观察磁性开关上的LED指示灯，在其亮起的位置将其固定锁紧。可微调其位置以精确控制停止点。
2. 电路连接
类型：通常为NPN（漏型） 或PNP（源型） 三线式（电源+、电源-、信号输出）或两线式。
接线：
棕色线（Brown）：接直流电源正极（+24VDC）。
蓝色线（Blue）：接直流电源负极（0VDC）。
黑色线（Black）：信号输出线，接入PLC的输入点（如X0）或控制器的信号端。
重要：必须在磁性开关电路中串联负载（如PLC），并确保电源电压与开关额定电压匹配。通常在回路中需加入一个限流电阻（如果PLC输入点不是电阻型的），以防烧毁开关。
四、安全注意事项与调试禁忌
禁止拆解缓冲螺钉：绝对不要为了调整行程而卸下缸体两端的缓冲螺钉。它们是精密调校好的，擅自拆卸会导致性能丧失和气路紊乱。行程微调应通过机械挡块或外部机构实现。
禁止超行程使用：不要使用外部机械装置强制气缸在超出其额定行程的位置停止，这会严重损坏内部结构。
首次调试要慢：初次通气时，先将调速阀调至低速状态，点动操作，观察气缸运行是否顺畅，无异响后再逐步调高速度。
良好润滑与过滤：保证气源质量，使用三联件（过滤器、减压阀、油雾器） 提供清洁、干燥、且含有微量润滑油的空气，这是延长气缸寿命的关键。
✅ 推荐产品：Snway 双联气缸 12-CXSL32-75-Y69BZ

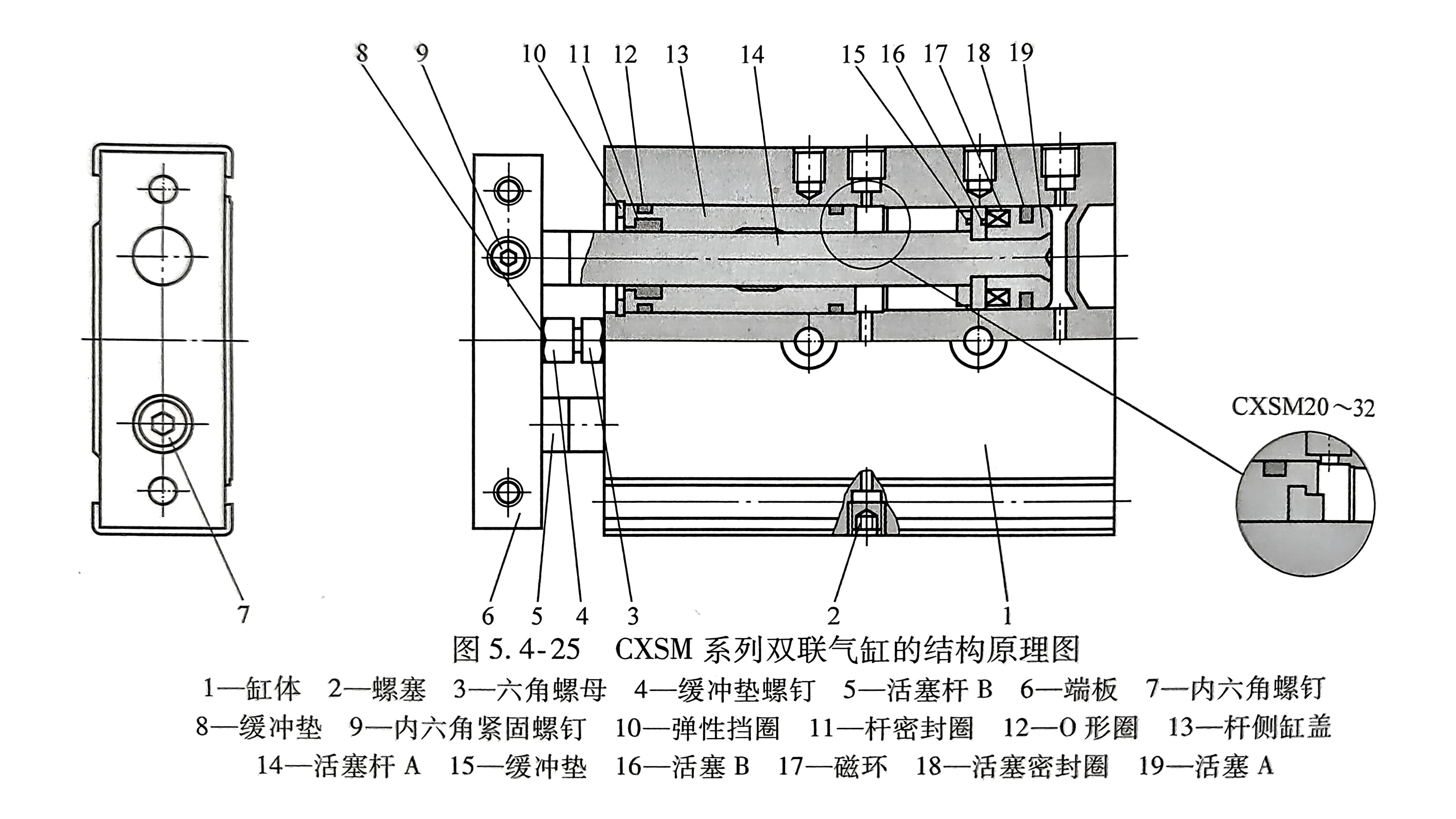

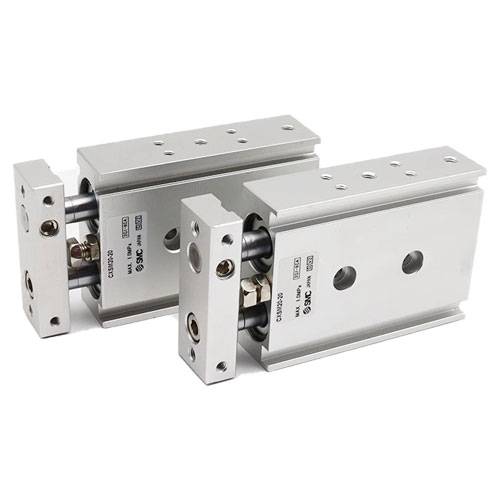

双联气缸 12-CXSL32-75-Y69BZ
此型号在安装和接线方面体现了出色的用户体验：
便捷安装：提供多种安装选项，底面、侧面均可方便固定，轻松集成到您的设备中。
集成T型槽：缸体设计有标准的T型槽，便于磁性开关的安装、调整和固定，布线整洁美观。
高刚性结构：其坚固的本体确保了在严格按照规范安装后，能长期保持极高的安装精度，杜绝松弛。
即装即用：产品品质可靠，遵循标准规范，大大降低了安装调试的复杂度和不确定性。
结论：选择12-CXSL32-75-Y69BZ，意味着您不仅选择了一款高性能气缸，更选择了一份安装的便捷与运行的可靠。遵循本指南进行操作，您将能充分发挥其薄型、高精度导向的强大性能，为您的自动化设备增添一个强劲而精准的"执行者"。
