减压阀符号：直动与先导式的原理图"解码"

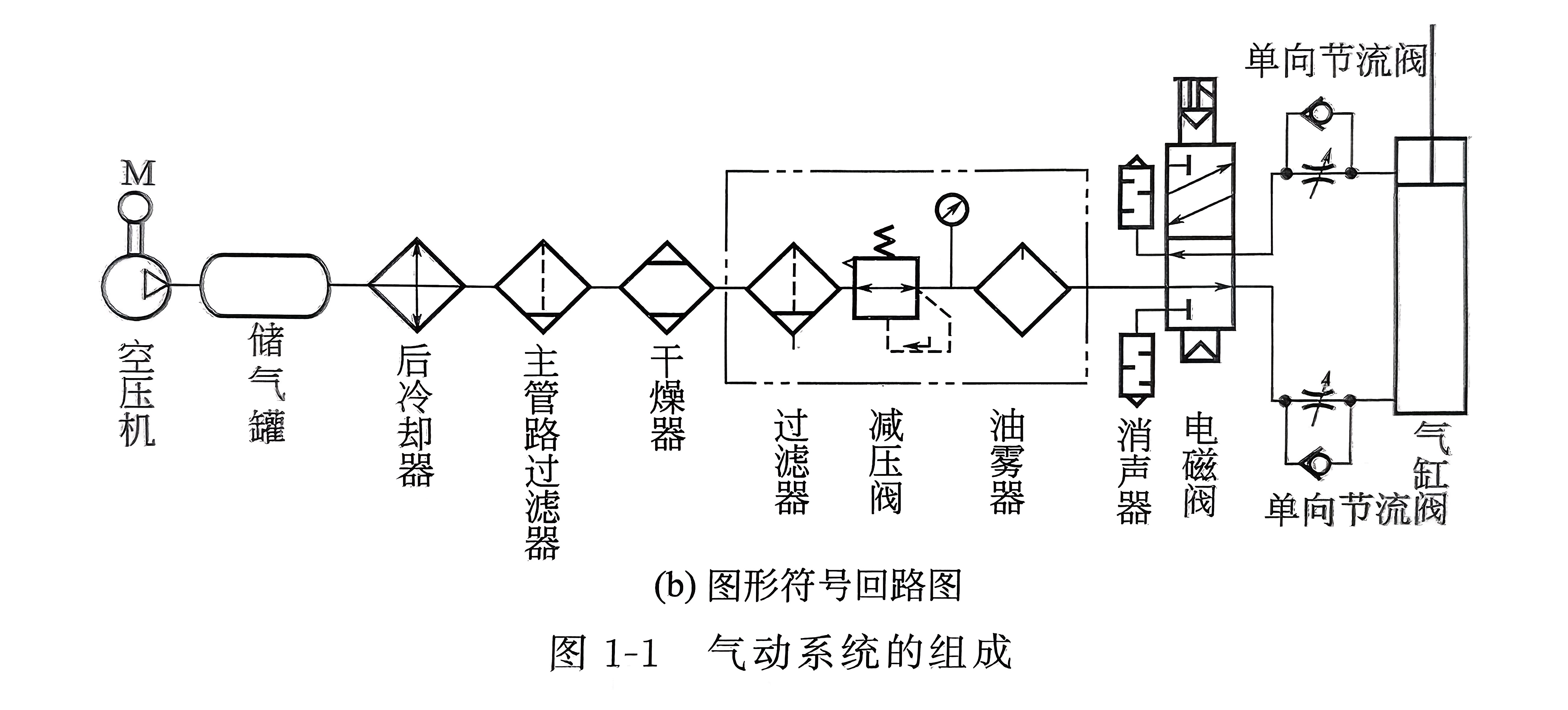

气动原理图是工程师的通用语言，而图形符号则是这种语言的"单词"。正确解读减压阀的符号，是理解系统压力控制逻辑的关键。根据您提供的资料，我们重点解析最常见的两种类型：直动式减压阀和内部先导式减压阀的符号奥秘。

一、 直动式减压阀符号：基础的力平衡艺术

直动式减压阀的符号直观地反映了其核心------利用弹簧力与出口反馈压力的直接平衡来控制阀口开度。

符号解构：

主阀体 (Main Body): 一个空心的长方形。这是阀的主体结构象征。

气流通道 (Flow Paths):

进口 (P₁ - Inlet): 位于长方形左侧，带朝内的箭头，表示高压气体从此处流入。

出口 (P₂ - Outlet): 位于长方形右侧，带朝外的箭头，表示稳压后的气体从此处流出。

调压机构 (Setting Mechanism): 符号的"灵魂"。在长方形上方，一条折线连接着一个斜箭头，指向阀体。

折线：代表调压弹簧。

斜箭头：明确表示此弹簧的预紧力是可调节的（通过旋转手轮），从而设定所需的出口压力。

反馈机制 (Feedback Mechanism): 一条从出口（P₂） 引出的虚线，连接到代表膜片的符号上。这至关重要，它表示出口压力P₂被实时反馈到阀的感测元件（膜片），使其能够感知压力变化并与弹簧力进行比较。

溢流功能 (Relief Function - 可选): 在带溢流功能的直动式减压阀符号中，会多出一个指向大气（三角形符号）的箭头。这表示当出口压力过高时，它能将多余气体排向大气，这是其能稳压而不仅是减压的关键标志。

如何工作？ 符号生动展示了其原理：弹簧力（向下） 试图打开阀芯，而出口反馈压力（向上） 试图关闭阀芯。二者动态平衡，决定了阀口的开度，从而稳定出口压力。

对于上述直动式原理的典型应用，诸如普通气缸驱动、夹具等基础回路，可选用结构紧凑、经济可靠的直动式减压阀。例如，神威气动的 MS4-LR 系列减压阀，其压降小、流量高，并配备可闭锁式旋转手柄以防止误操作，是满足大多数工业基础需求的理想选择。

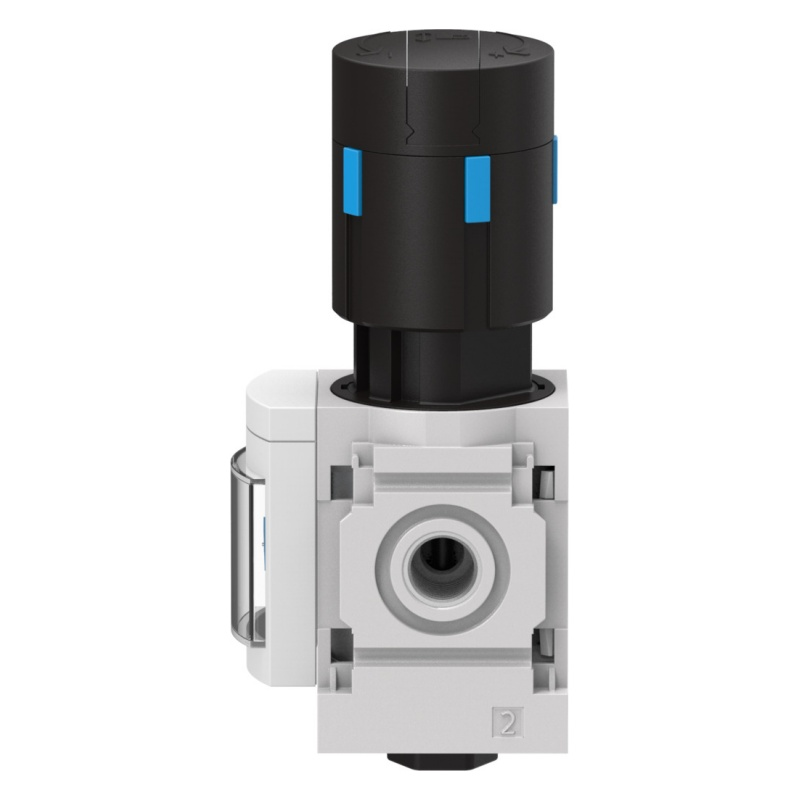

推荐产品：MS4-LR 减压阀 MS4-LR-1/4-D6-E11-WR

MS4-LR 减压阀 MS4-LR-1/4-D6-E11-WR

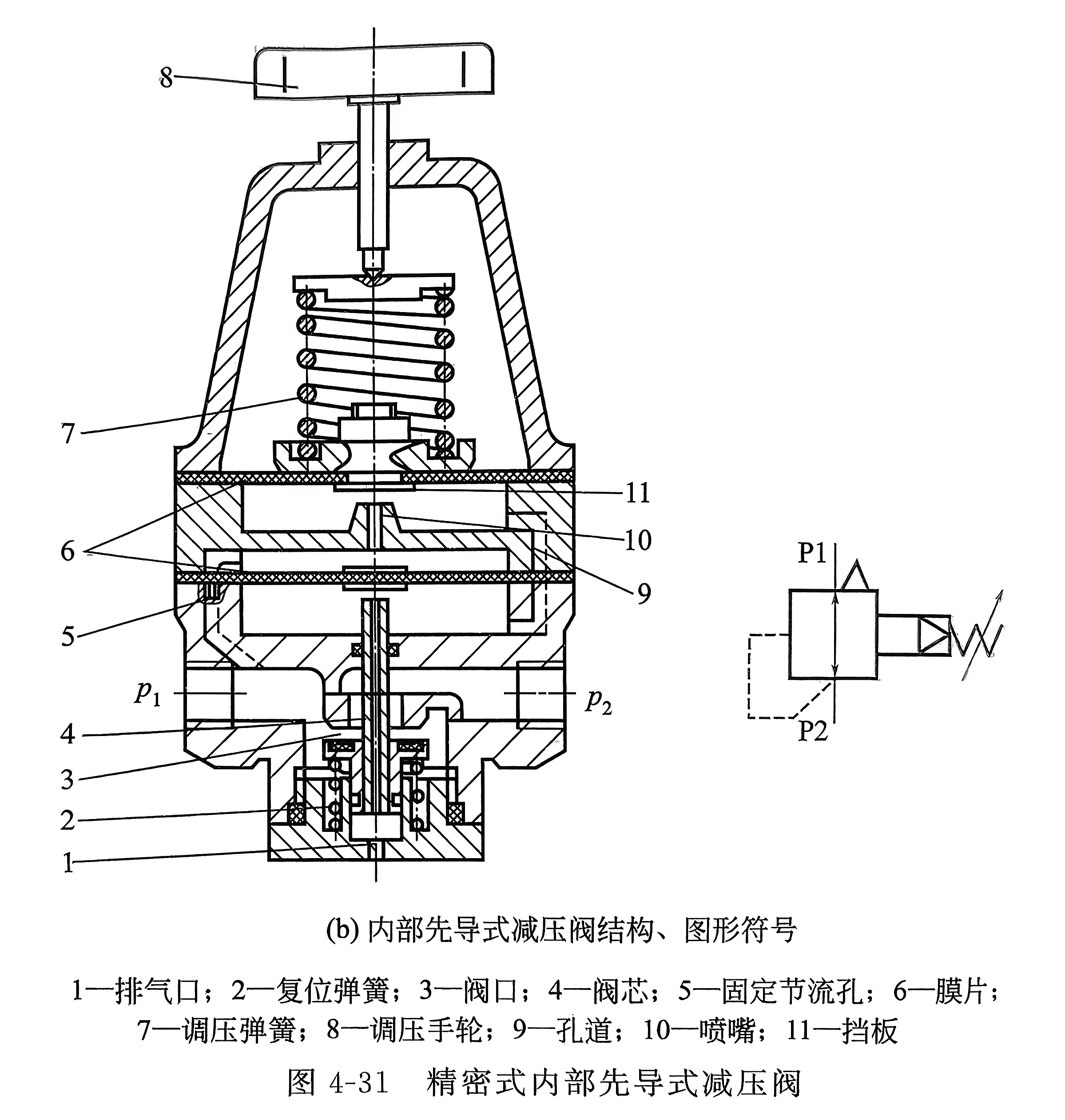

二、 内部先导式减压阀符号：精密的放大器

内部先导式减压阀的符号更为复杂，它揭示了一个重要信息：阀内部集成了一個先导控制级（放大器），用于高精度控制主阀芯。

符号解构：

双级结构 (Two-Stage Structure): 符号最显著的特征是有一个大的主阀体和一个用虚线框起来的先导控制腔。这明确表示它由"主阀"和"先导阀"两级组成。

先导级 (The Pilot Stage): 在虚线框内，通常包含一个固定的节流孔（一个小圆圈） 和一个喷嘴-挡板的简化符号。微小的挡板位移（由调压手柄控制）会引起先导腔内压力的显著变化，从而驱动主阀芯。

调压机构 (Setting Mechanism): 调压弹簧和斜箭头通常作用于先导级的挡板上，而不是直接连接主阀芯。这表明它是通过调节一个高灵敏度的先导级来间接控制主阀。

控制管路 (Control Lines):

一条虚线从主阀进口P₁通向先导级，表示先导级的气源来自阀的进口，故称为"内部先导式"。

另一条虚线从先导控制腔连接到主阀芯的顶部，表示主阀芯由先导压力驱动。

同样，从出口P₂引出的反馈虚线连接到先导级的膜片上，完成闭环控制。

为何更精密？ 符号解释了其高性能的原因：先导级（喷嘴-挡板）将微小的弹簧力变化或压力偏差放大成一个足以精确驱动主阀芯的压力信号，因此其稳压精度和响应速度远高于直动式。

当应用场景对压力控制精度、响应速度及流量有更高要求时，如精密检测、仪表控制或复杂伺服系统，则应优先考虑先导式减压阀。例如，神威气动的 MS12-LFR 系列过滤减压阀，它采用先导膜片式结构，集成了过滤功能，具有无内部耗气、压力迟滞小和高流量的特点，是实现高性能气压调节的典型解决方案。

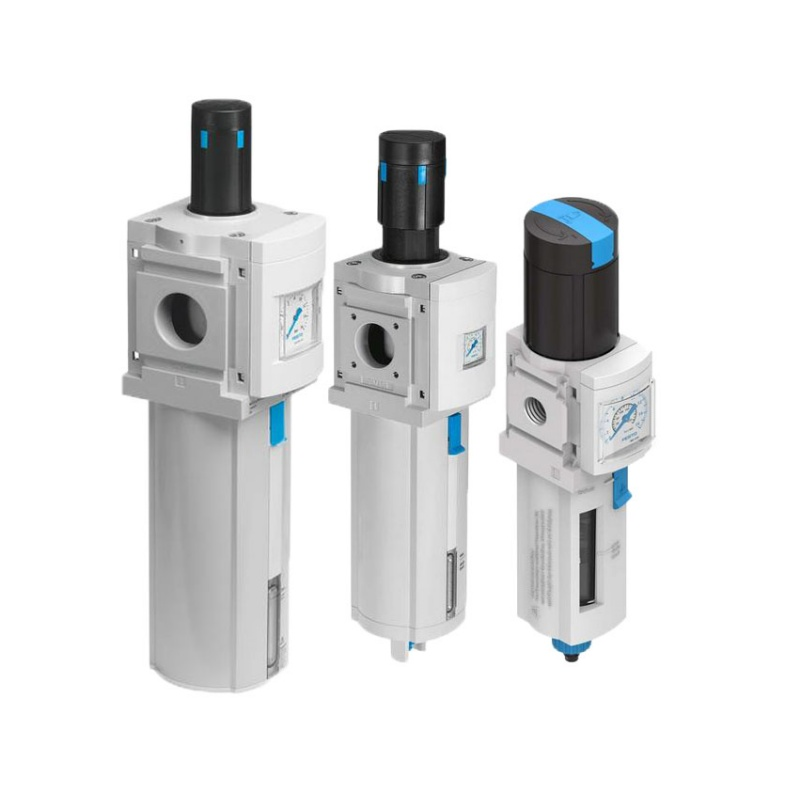

推荐产品：MS12-LFR 过滤减压阀 MS12-LFR-G-D7-EUV-LD-AS

MS12-LFR 过滤减压阀 MS12-LFR-G-D7-EUV-LD-AS

三、 对比与总结：从符号看本质

结论：

无论是简单的直动式还是复杂的内部先导式，其图形符号都是一幅微缩的原理图。直动式符号展示了最直接的力平衡逻辑，而内部先导式符号则通过独特的虚线框和内部结构，宣告了其作为"精密压力调节器"的高级身份。掌握这两种符号的差异，您就能在阅读气路图时，快速判断系统在该处的性能要求并做出正确的维护与选型决策。
