在国际化协作与分工日益深入的今天，工业设备的标准化、通用性和可互换性已成为核心需求。对于气动元件而言，遵循国际公认的标准意味着更短的设计周期、更低的采购与维护成本，以及全球范围内的供应保障。符合ISO 21287标准的薄型气缸正是为此而生的全球化通用解决方案。
一、技术原理与核心优势：
1. 国际标准认证
ISO 21287是国际标准化组织为紧凑型气缸制定的产品标准，严格规定了其安装尺寸、接口型式、性能测试等关键参数。符合该标准的气缸，不同品牌产品间具有良好的互换性。
2. 保障设备通用性
采用ISO标准气缸进行设备设计，可确保在全球任何地方都能找到可替换的同类产品，极大降低了因单一品牌供货问题导致的设备停机风险，简化了备件管理。
3. 设计与集成简便
标准化的安装孔位、气口螺纹和传感器接口，使机械工程师在设计时无需为特定品牌定制安装结构，大幅提高了设计效率和图纸的通用性。
4. 兼具紧凑与功能
在满足标准的同时，此类气缸同样继承了薄型气缸结构紧凑、重量轻、占用空间小的所有优点，并普遍支持从多个侧面安装磁性开关。
二、推荐产品：CD55B 薄型气缸 CD55B25-40

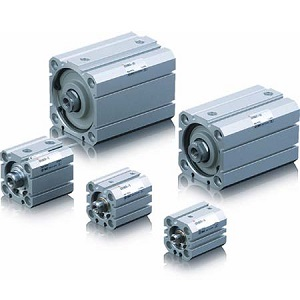

CD55B 薄型气缸 CD55B25-40
特点与适用场景：
全球通用
严格遵循ISO 21287标准，是出口设备及全球化项目的可靠选择。
配置灵活
通过丰富的型号代码可选配各种安装方式、缓冲形式和传感器，适应复杂需求。
四面开关安装
缸体设计允许从四个方向安装小型磁性开关，布线灵活，便于传感器集成。
型号表示方法与关键参数（以SMC CD55系列为例）：
其型号编码体系详尽地描述了产品的各个属性，是正确选型的关键：
C D55 B 20 - 30 D C Z - M9B -
系列与开关：
C55：无磁性开关（但气缸内置磁环，可后续加装）
CD55：带磁性开关（开关同包出厂，需自行安装）
安装形式 (B)：定义了气缸与设备的机械连接方式。
B：通孔,两端螺孔共通(标准)
L：脚座安装
F：杆侧法兰型
G：无杆侧法兰型
C：单耳环型
缸径 (20)：20mm (常用尺寸包括20, 25, 32, 40, 50, 63, 80, 100mm)
行程 (30)：30mm (需查阅样本中的标准行程表)
动作方式 (D)：D 表示双作用型
缓冲 (C)：C 表示 adjustable cushion (可调缓冲)
杆端螺纹 (Z)：
无记号：标准(杆端内螺纹)
M：杆端外螺纹
磁性开关型号 (M9B)：此为选项代码，需根据行程和需求从专门的磁性开关选型表中选择合适的型号（如M9B, A90等）。
磁性开关个数：
无记号：2个
S：1个
n：n个
核心认证：符合标准：ISO 21287
场景
主要面向出口设备制造商、OEM主机厂、系统集成商以及对零部件标准化和互换性要求极高的客户。广泛应用于食品包装、物流分拣、医疗设备等需要符合国际标准的行业。
二、选型关键参数验证：

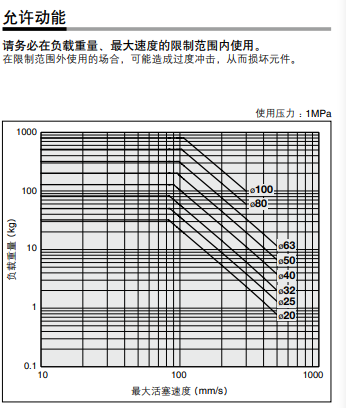

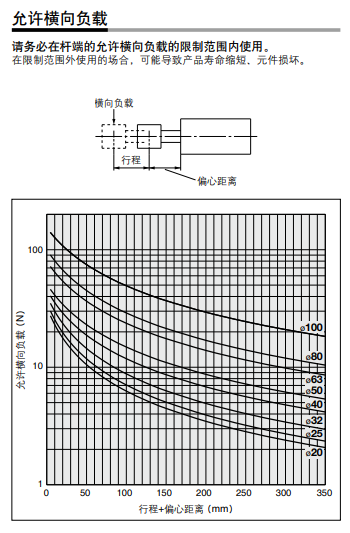

在根据型号代码初步选定气缸后，必须进行两项关键力学校验：一是根据图表验证"行程+偏心距离"是否在允许横向负载的安全范围内，防止导向机构过载磨损；二是根据负载重量和活塞速度计算动能，确保其值不超过样本规定的允许动能，以避免活塞对端盖产生破坏性冲击。忽略这两点将直接导致气缸寿命缩短或瞬间损坏。
三、实用建议：
优先选择标准元件
在进行全球化设备设计时，应优先选择符合ISO标准的气动元件。选型时，务必确认样本上清晰标注了"ISO 21287"认证标识。
解读型号
熟练掌握型号表示方法是正确采购的前提。务必根据您的需求（如是否需要开关、如何安装）逐位确认型号代码。
注意细节
即使符合ISO标准，不同品牌的选项代码可能不同。订购时需以目标品牌的样本为准，特别是磁性开关的具体型号和安装件需单独确认。
建立规范
建立企业标准件库时，将ISO标准气缸及其常用的安装形式、选项作为首选，可从根本上提升设计的规范性和采购的灵活性。
